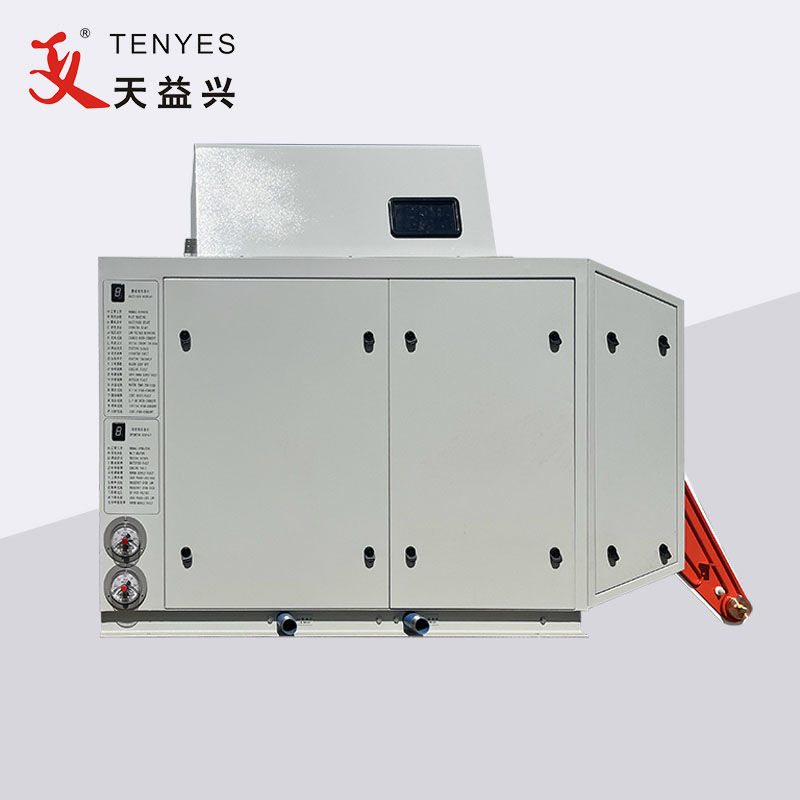

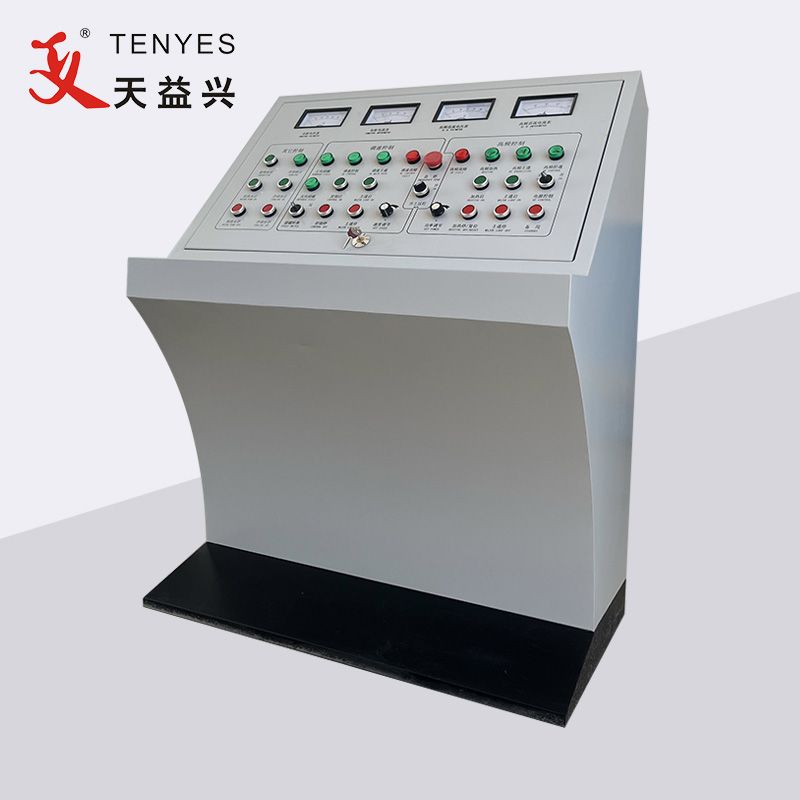

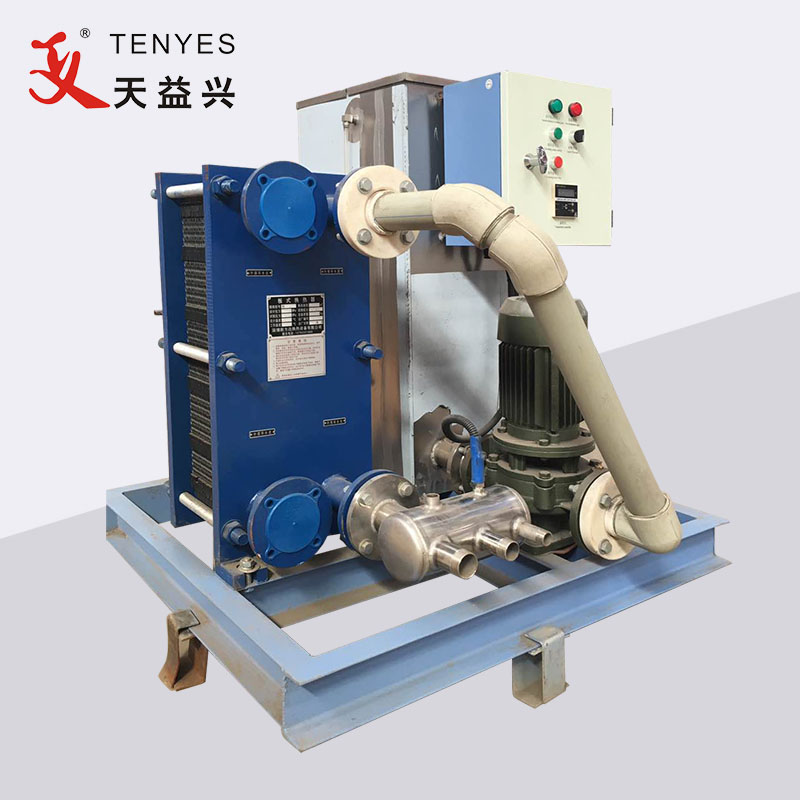

150KW Katı Hal Yüksek Frekanslı Kompakt Boru Kaynakçısı

Tristör doğrultucu faz kaydırma kontrolünü benimsediğinden, güç düzenlemesi tetikleme açısını değiştirerek voltajı ayarlamaktır. Devre, güç şebekesinden eksik açıya sahip sinüs dalgasını emer ve sinüs dalgasının eksik açıya sahip başka bir kısmını güç şebekesine bırakır. Açıkçası, sol kısım çok sayıda harmonik içeriyor. Aynı zamanda farklı voltaj ve akım fazlarından dolayı güç faktörü düşüktür (DC çıkış voltajı ne kadar düşük olursa, güç faktörü o kadar düşük olur).

Teorik hesaplama ve test, üç fazlı tam kontrollü köprü doğrultucunun tetikleme açısı sıfır olduğunda veya diyotlardan oluşan kontrol edilemeyen köprü doğrultucu kullanıldığında, üretilen harmoniğin çok küçük ve güç faktörünün çok yüksek olduğunu (daha fazla) göstermektedir. 0.9). Bununla birlikte, pratik uygulamada, DC voltajını sürekli olarak ayarlama (yani çıkış gücünü ayarlama) işlevine sahip olmalıdır ve ekipman sonsuza kadar tam voltajda çalışamaz. Ekipmanın minimum harmoniğe, en yüksek güç faktörüne ve ayarlanabilir çıkış gücüne sahip olabilmesi için kontrol edilemeyen redresör köprüsünün arkasına başka bir voltaj düzenleyici cihazın eklenmesi gerekir.

Bu nedenle yoğun araştırmaların ardından sayısal kontrol doğrultucu teknolojisini geliştirdik ve ulusal patenti (zl201520767232.X) aldık.

Genel endüstride kullanılan üç fazlı dört telli 380 V, 50 Hz AC, 300 Hz titreşimli DC olacak şekilde "üç fazlı doğrultucu köprü" (altı ZP diyottan ve bir kerelik düzeltmeden oluşur) ile düzeltilir, ardından LC filtrelemeden sonra düzgün DC'ye dönüştürülür. (reaktans ve kapasitanstan oluşur) ve daha sonra tek fazlı invertör köprüsü (dört grup IGBT'den oluşur) ile ters çevirme ve voltaj regülasyonundan sonra on kHz'den fazla kontrol edilebilir frekans ve voltajla AC'ye dönüştürülür, Daha sonra düşük voltajlı titreşimli hale gelir Yüksek frekanslı transformatörün düşürülmesinden ve diyot düzeltmesinden (ikincil düzeltme) sonra DC ve daha sonra reaktans veya kapasitör yumuşatma ve filtrelemeden sonra düzgün düşük voltajlı DC olur.

IGBT'den oluşan tek fazlı invertör köprüsünün iki işlevi vardır: invertör ve voltaj regülasyonu. Başka bir deyişle DC'yi AC'ye çevirirken çıkış voltajı üretim ihtiyaçlarına göre ayarlanabilir.

Yüksek frekanslı transformatör, ferriti manyetik iletken malzeme olarak benimser ve birincil dönüşüm oranı, küçük hacimli, düşük maliyetli ve yüksek iletim verimliliği ile ihtiyaçlara göre tasarlanmıştır.

PWM sayısal kontrol düzeltme teknolojisine sahip TENYES 150KW Katı Hal Yüksek Frekanslı Kompakt Boru Kaynakçısı aşağıdaki avantajlara sahiptir:

1) Yüksek güç faktörü: güç faktörü ≥ 0,92, reaktif güç kompanzasyon ekipmanı eklemeye gerek yoktur.

2) Düşük harmonik kirlilik: genellikle ek harmonik arıtma ekipmanı eklemeye gerek yoktur

3) Kararlı çıkış gücü: çıkış dalgalanması ≤ %0,2 ve kaynaklı borunun çapakları daha düzgündür.

4) Hızlı koruma hızı: arıza kilitleme koruma süresi ≤ 10 μ S. Ekipman daha güvenilirdir.

5) Yüksek güç verimliliği: Reaktif güç kaybı azaldığından tüm makinenin verimliliği artar.
