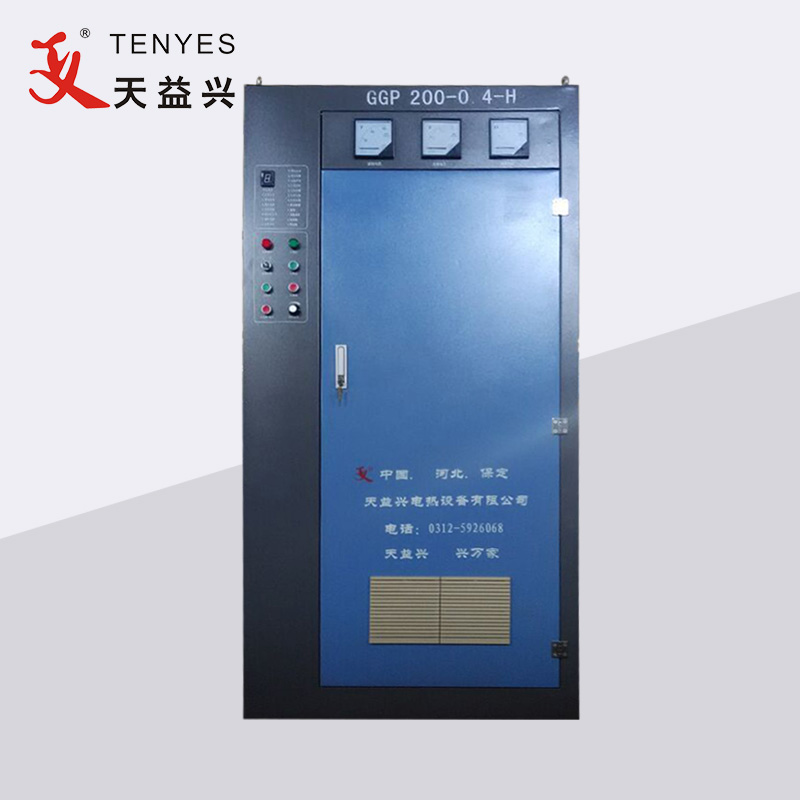

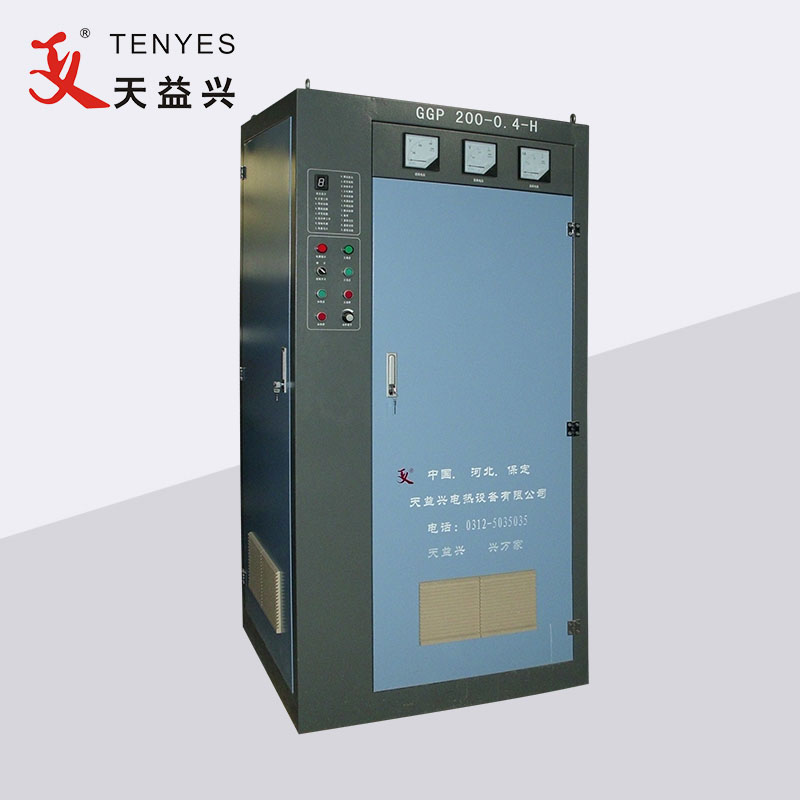

Çin'deki TENYES şirketi, tüm nazik müşterilerine yenilikçi, güvenilir ve verimli kaynak çözümleri sunmaya kendini adamıştır. 200KW Yüksek Frekanslı Boru Kaynak Makinesi, müşterilere optimum performans, yüksek kaynak hızı ve enerji tasarrufu özellikleri sunan kullanıcı dostu bir arayüze sahiptir. 200KW Yüksek Frekanslı Boru Kaynak Makinesi doğrultucu kabini, düzeltme açısını α ayarlamak ve böylece güç kaynağının çıkış gücünü kontrol etmek için tristörleri kullanan üç fazlı tristör kontrollü bir doğrultucu köprüsü içerir. Filtrelenen DC voltajı daha sonra yüksek frekanslı invertöre girer; çıkış, rezonans devresine giren tek fazlı yüksek frekanslı bir güçtür. Yüksek frekanslı enerji, bir eşleştirme ve ayarlama mekanizması aracılığıyla yüke iletilerek çelik borunun kaynak işlemi tamamlanır.
I.Ekipman Kullanımı: Çelik boru kaynağı
II.Ekipman Adı ve Modeli: Katı Hal Yüksek Frekans Kaynakçısı, GGP200-0.35-H
III.Katı Hal Yüksek Frekans Kaynakçısı aşağıdaki ekipmanı içerir:
Düzeltme kabini
İnvertör kabini
Merkezi Kontrol Konsolu
Düşürücü transformatör
DC sürücü kabini
Su-su soğutma sistemi
Üç boyutlu ayar braketi
kontak kaynak kafası
IV.Ekipman Teknik Parametreleri
A) 200KW Yüksek Frekanslı Boru Kaynak Makinesinin Uygulanması
Çelik boru çapı: φ35-φ76mm
Çelik şerit duvar kalınlığı: 1,5-3,25 mm
Kaynak modu: kontak tipi
Kaynak hızı: 60-100m
B)200KW Yüksek Frekans Boru Kaynak Makinesinin çalışma parametreleri
Anma gücü: 200KW
Nominal DC gerilimi: 240V
Nominal DC akımı: 1000A
Anma frekansı: 350KHZ
Verimlilik: ≥85%
Çıkış Yüksek Frekans gücü: ≥200KW
C)200KW Yüksek Frekanslı Boru Kaynak Makinesinin Güç Kaynağı gereksinimleri
Güç kaynağı formu: üç fazlı dört telli sistem güç frekansı alternatif akım,
hat voltajı 380V±5%
Güç dağıtım kapasitesi: 250KVA'nın üzerinde
Güç faktörü: ≥0,85
Güç kaynağı kablosu: plastik kaplı bakır tel, her faz≥200mm2topraklama kablosu≥ 95mm2
