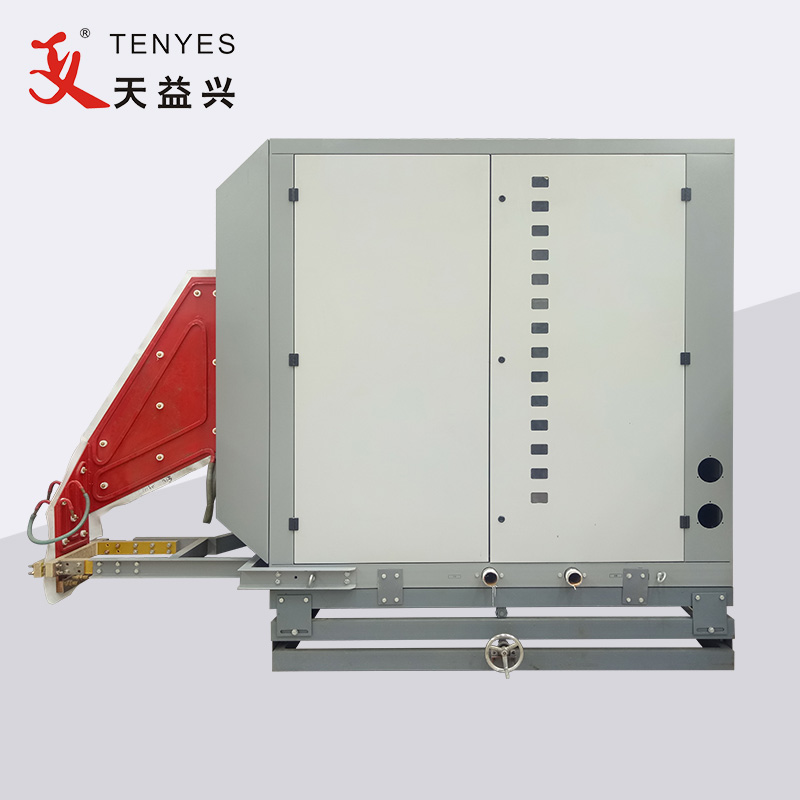

700KW Yüksek Frekanslı Boru Kaynak Makinası

Nasıl çalışır:

Sıradan üç fazlı alternatif akım (hat voltajı 380V, frekans 50HZ) transformatör tarafından azaltılır (hat voltajı 200V, frekans 50HZ), doğrultucu kabinine girer ve düzeltme, voltaj regülasyonu ve filtrelemeden sonra 0 ila 240V arasında sürekli olarak ayarlanabilen doğru akım haline gelir ; Daha sonra invertör köprüsüne girer (yüksek güçlü bir transistör MOSFET kullanarak) ve yük oluğuna beslenen ve indüksiyonla ısıtma için kullanılabilen yüksek frekanslı bir akım haline gelir.

İnverter güç ünitesi modüler bir yapıya sahiptir, her bir güç ünitesi çifti 50KW'dan fazla çıkış yapabilir, ekipmanın gücü farklıdır, kullanılan güç ünitesi sayısı farklıdır ve ekipmanın temel yapısı ne olursa olsun aynıdır. boyut. Oluk seri-paralel karışık rezonans şeklindedir, yüksek voltaj yoktur ve çıkış transformatörü yoktur. Bu ekipmanda kullanılan güç ünitelerinin sayısı on dört çifttir.

TENYES 700KW Yüksek frekanslı boru kaynak makinesinin başlıca avantajları:

1. Yüksek voltaj yok, güvenli, güvenilir ve verimli

2. Ana bileşenler IR, IXYS ve Siemens gibi ithal ürünlerdir.

3. Kararlı ayar, yüksek hassasiyet ve küçük harmonik girişim ile darbe genişliği modülasyonu veya mikrobilgisayar kontrol voltajı düzenleme devresi benimsenmiştir.

4. Güç aralığı, aşırı voltaj, aşırı akım ve diğer arıza koruma sistemleriyle %0-100 arasında kademesiz olarak ayarlanabilir.

5. Çalışma durumu ekranı dijitaldir, işlem basittir ve bakım uygundur.

6. Kaynak kalitesi iyidir, kaynağın genişliği ve ısısı aynıdır ve az sayıda iç ve dış çapak vardır.

Uygulama kapsamı:

Çelik boru kaynağı, paslanmaz çelik boru kaynağı, alüminyum boru kaynağı, bakır boru kaynağı, H-kiriş kaynağı, özel şekilli boru kaynağı

700KW Yüksek frekanslı boru kaynak makinesinin ana teknik parametreleri

Modeli: GGP700-0.2-H
