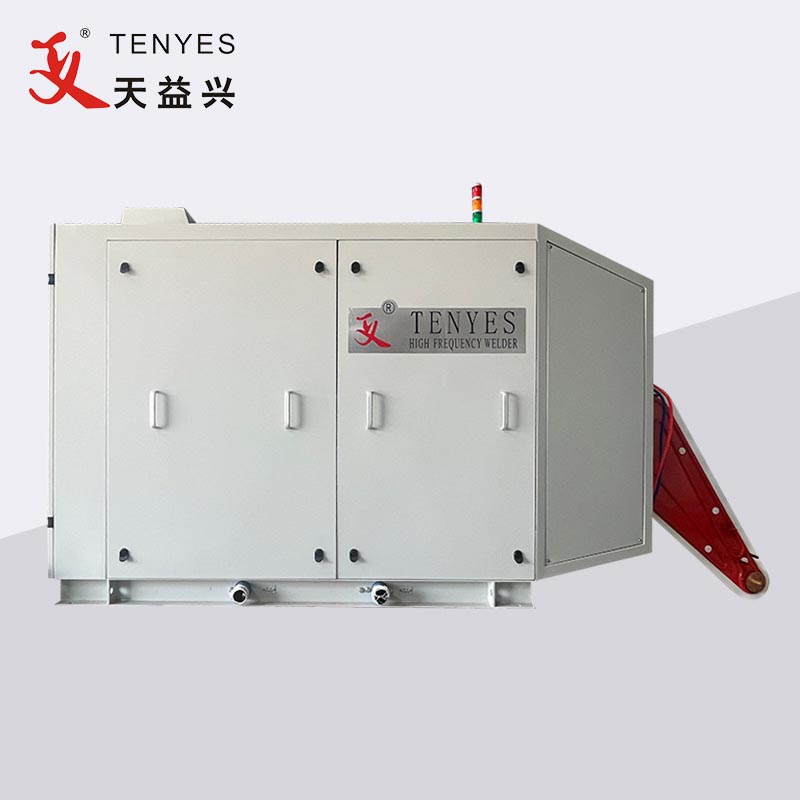

SiC-MOSFET Katı Hal Yüksek Frekans Boru Kaynakçısı

Teknoloji geliştikçe, son zamanlarda katı hal yüksek frekanslı kaynakçı için SiC-MOSFET adı verilen üçüncü nesil yarı iletken malzemeyi benimsiyor.

Üçüncü Nesil Yarı İletken Malzemeler SiC-MOSFET Performans Özellikleri

1. Yüksek sıcaklık ve yüksek basınç direnci: SiC, Si'nin yaklaşık 3 katı kadar geniş bir bant aralığına sahiptir, bu nedenle yüksek sıcaklık koşullarında bile kararlı bir şekilde çalışabilen güç cihazlarını gerçekleştirebilir. SiC'nin izolasyon kırılma alanı mukavemeti Si'ninkinin 10 katıdır, bu nedenle Si cihazlara kıyasla daha yüksek katkı konsantrasyonuna ve daha ince film kalınlığına sahip sürüklenme katmanına sahip yüksek voltajlı güç cihazlarının üretilmesi mümkündür.

2. Cihazın minyatürleştirilmesi ve hafifliği: Silisyum karbür cihazlar, cihazın minyatürleştirilmesini ve hafifliğini sağlamak için ısı dağıtım sistemini basitleştirebilen daha yüksek termal iletkenliğe ve güç yoğunluğuna sahiptir.

3. Düşük kayıp ve yüksek frekans: Silisyum karbür cihazların çalışma frekansı, silikon bazlı cihazların 10 katına ulaşabilir ve çalışma frekansının artmasıyla verimlilik azalmaz, bu da enerji kaybını yaklaşık% 50 oranında azaltabilir; Aynı zamanda frekansın artması nedeniyle endüktans ve transformatör gibi çevresel bileşenlerin hacmi azalır ve sistemin bileşiminden sonraki hacim ve diğer bileşenlerin maliyeti azalır.

SiC-MOSFET Katı Hal Yüksek Frekans Boru Kaynakçısı Avantajları

Si-MOSFET cihazlarına göre %1,60 daha düşük kayıp, kaynakçı invertör verimliliği %10'dan fazla artar, kaynak verimliliği %5'ten fazla artar.

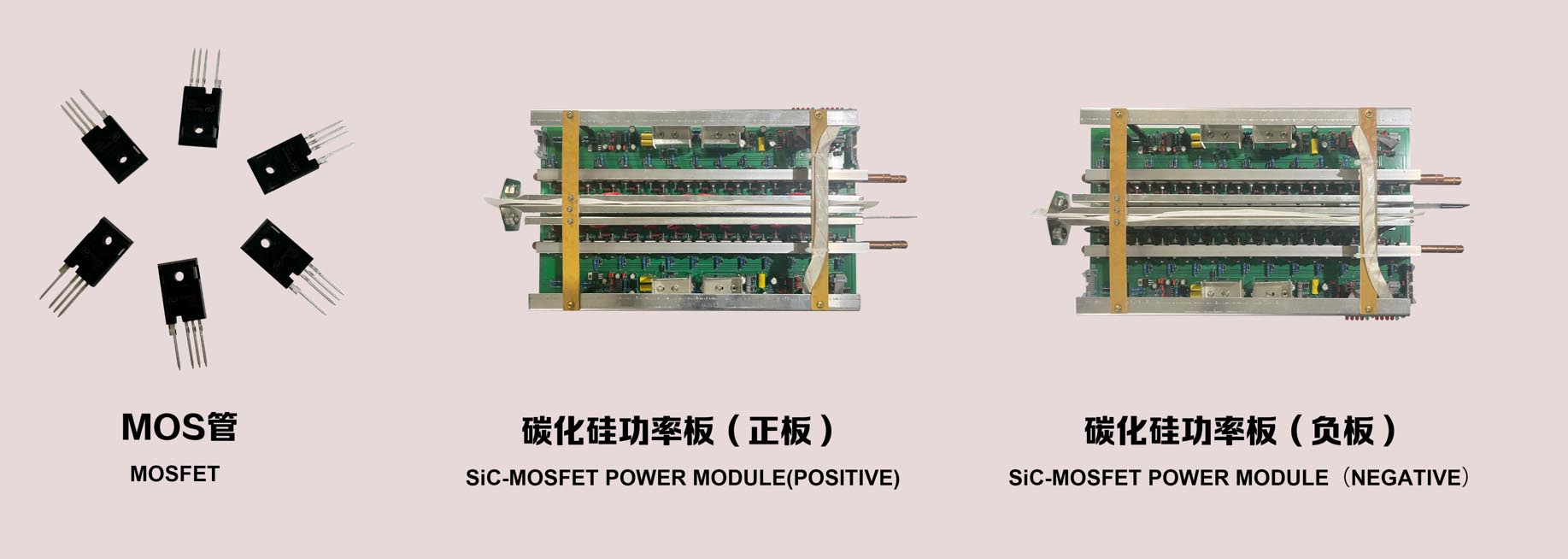

2. Tek SiC-MOSFET güç yoğunluğu büyüktür, monte edilen miktar buna göre azaltılır, bu da doğrudan arıza noktalarını ve harici elektromanyetik radyasyonu azaltır ve invertör güç ünitesinin güvenilirliğini artırır.

3.SiC-MOSFET, orijinal Si-MOSFET'ten daha yüksek dayanım gerilimine sahiptir, kaynakçının DC anma gerilimi, güvenliğin sağlanması amacıyla buna göre artırılmıştır (paralel rezonans kaynakçı için 280VDC ve seri rezonans kaynakçı için 500VDC). Izgara tarafının güç faktörü ≥ 0,94 .

4.Yeni SiC-MOSFET cihaz kaybı, Si-MOSFET'in yalnızca %40'ıdır, belirli soğutma koşulları altında, anahtarlama frekansı daha yüksek olabilir, seri rezonans Si-MOSFET kaynakçı, frekansı ikiye katlama teknolojisini benimser, SiC-MOSFET'i doğrudan tasarlayabilir ve üretebilir 600KHz yüksek frekanslı kaynakçı.

5.Yeni SiC-MOSFET kaynakçının DC voltajı artar, şebeke tarafı güç faktörü yüksektir, AC akımı küçük, harmonik akım küçük, müşterinin güç kaynağı ve dağıtım maliyeti büyük ölçüde azalır ve güç kaynağı verimliliği etkin bir şekilde iyileştirilir.
