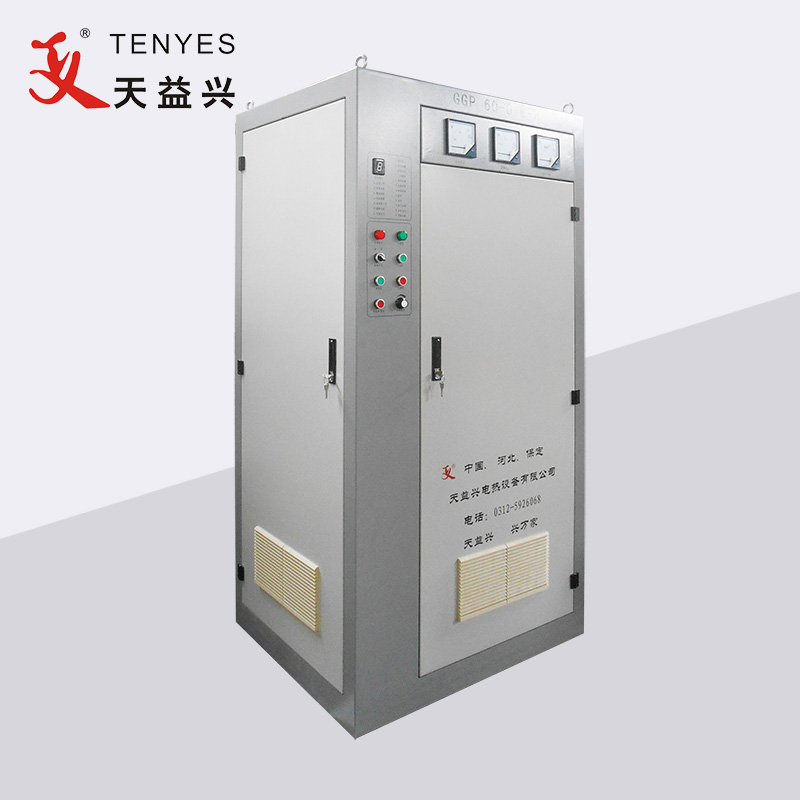

TENYES 60KW Yüksek frekanslı boru kaynak makinesi, çelik boru/tüpün düz dikiş indüksiyon kaynağı için tasarlanmıştır. Kaynakçı setinin tamamı, düzeltme kabini, invertör kabini (yuva kabini), yumuşak su için sirkülasyonlu soğutma sistemi, merkezi kontrol konsolu, çıkış barası, indüksiyon/temaslı kaynak sistemi vb.'den oluşur. Katı hal yüksek frekanslı kaynak makinesi sürekli çalışmaya göre tasarlanmıştır.
Çelik boru kaynağı yüksek frekanslı güç kaynağı sağlayan invertör çıkış kabini, IRFP460 ve Amerikan IR şirketi ve Almanya IXYS şirketinin hızlı kurtarma diyotu (FRD) DSEI60-06P, ana güç cihazı olarak elektrik dönüştürücüyü oluşturmak için kullanılır. Tek katmanlı güç modülü çıkış gücü, tüm makineye paralel olarak 2 katmanlı güç modülünü (100KW'ın aksine) benimseyen 50KW'dan fazladır. Nominal çalışma frekansı 450 KHZ'dir. Tüm makinenin maksimum çıkış gücü 100KW'a ulaşabilir. Aynı güç modülleri değiştirilebilirliğe sahiptir.
Nominal Çıkış gücü: 60kW
Kaynak modu: indüksiyon tipi
Nominal DC gerilimi: 250V
Nominal DC akımı: 250A
Anma frekansı: 450KHZ
Tüm verimlilik: η≥85%
Güç kaynağı voltajı: 3 fazlı 380V/50Hz (ekipman 380V±%5 voltajda çalışabilir)
Güç dağıtım kapasitesi: ≥65kVA
Güç faktörü: ≥0,85
Güç kaynağı kablosu: plastik kaplı bakır kablonun her fazı ≥70mm2, topraklama kablosu≥20mm2
Tanım |
Kompozisyon / Model |
Adet |
60KW Yüksek frekanslı boru kaynak makinesi |
Doğrultucu kabini |
1 |
İnvertör kabini |
1 |
|
konsol |
1 |
|
Trafo |
1 |
|
Su-su soğutma sistemi |
1 |
