Yeni Yapı Katı Hal HF Kompakt Boru Kaynakçısı

Redresör kabinleri ve invertör kabinlerinin geleneksel ayrı tip düzeni yerine, bu yeni yapılı katı hal HF kompakt boru kaynak makinesi, iki temel fonksiyonel üniteyi tek bir kompakt kabinde birleştirir. Bu entegrasyon, sistem yapısını basitleştirerek yalnızca genel ekipman ayak izini azaltmakla kalmaz, aynı zamanda iki ünite arasındaki dahili kablolama mesafesini kısaltarak sinyal girişimini en aza indirir ve kaynaklı boru üretim süreci sırasında güç aktarımının stabilitesini artırır.

Katı Hal HF Kompakt Boru Kaynakçısı normalde aşağıdaki parçalardan oluşur:

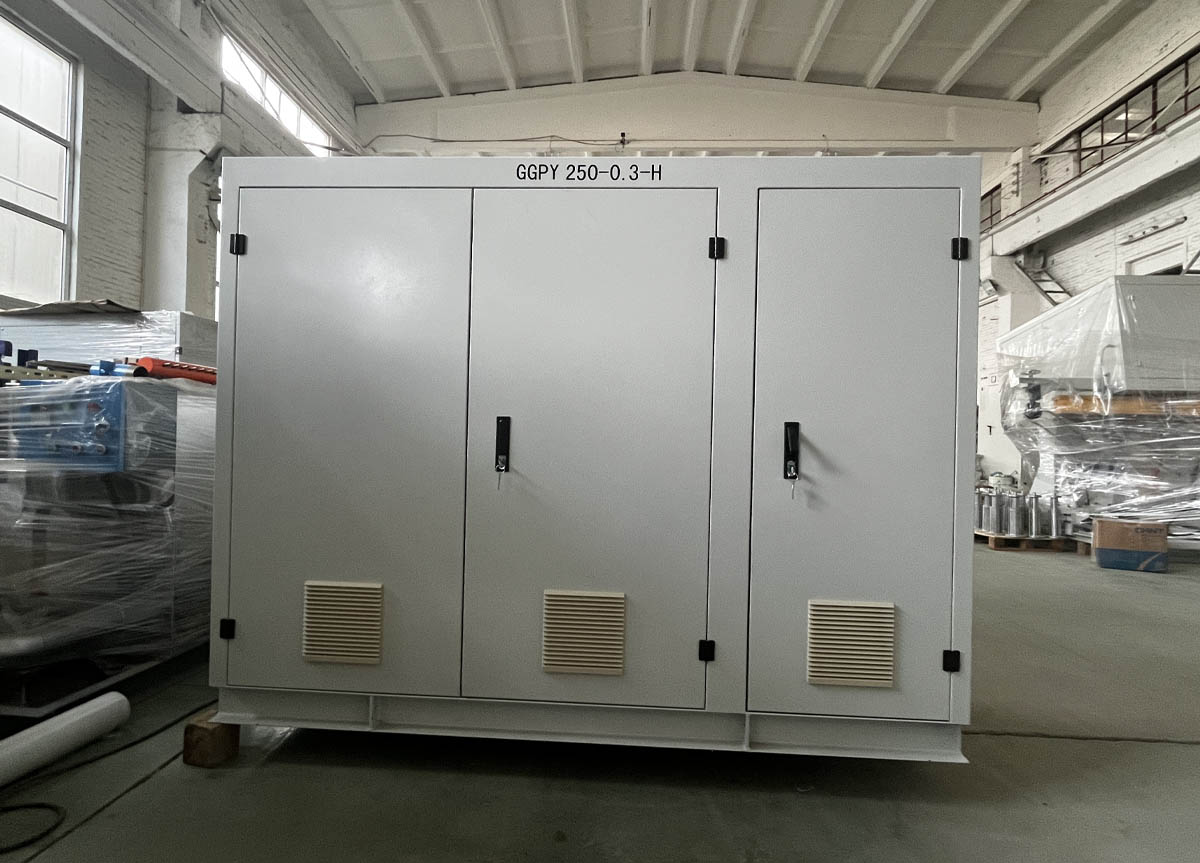

1.Yeni yapı Katı Hal HF Kompakt Boru Kaynakçısı Ana kabin:

Redresör ve invertör kabinini tek bir kabinde yapan bu yeni yapıyı kullanıyoruz. Bu yeni tasarım, daha fazla yer tasarrufu sağlayabilir ve müşteri kablolarının bağlanmasını kolaylaştırabilir. Bu yeni yapı için artık 50Kw'dan 400Kw'a kadar tasarım yapıyoruz. Daha büyük güç kaynak makinesi varsa, yine de ayrı türde bir boru kaynak makinesi kullanmanızı öneririz.

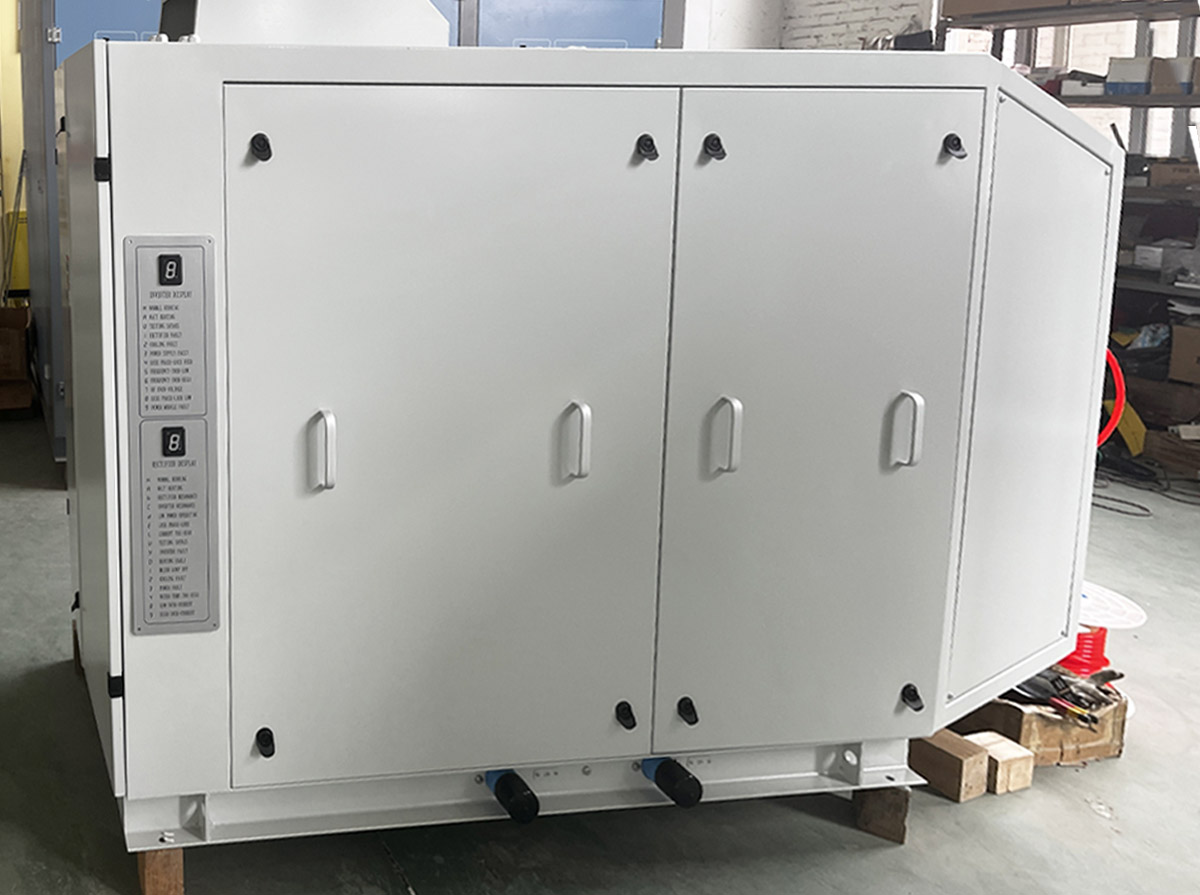

2.Kuru Trafo Dolabı

Bu Kuru transformatör kabininin içinde, geleneksel yağlı transformatör yerine, birçok ülkeye nakliye teslimatını kolayca tamamlayabilen kuru bir indirici transformatörle donattık.

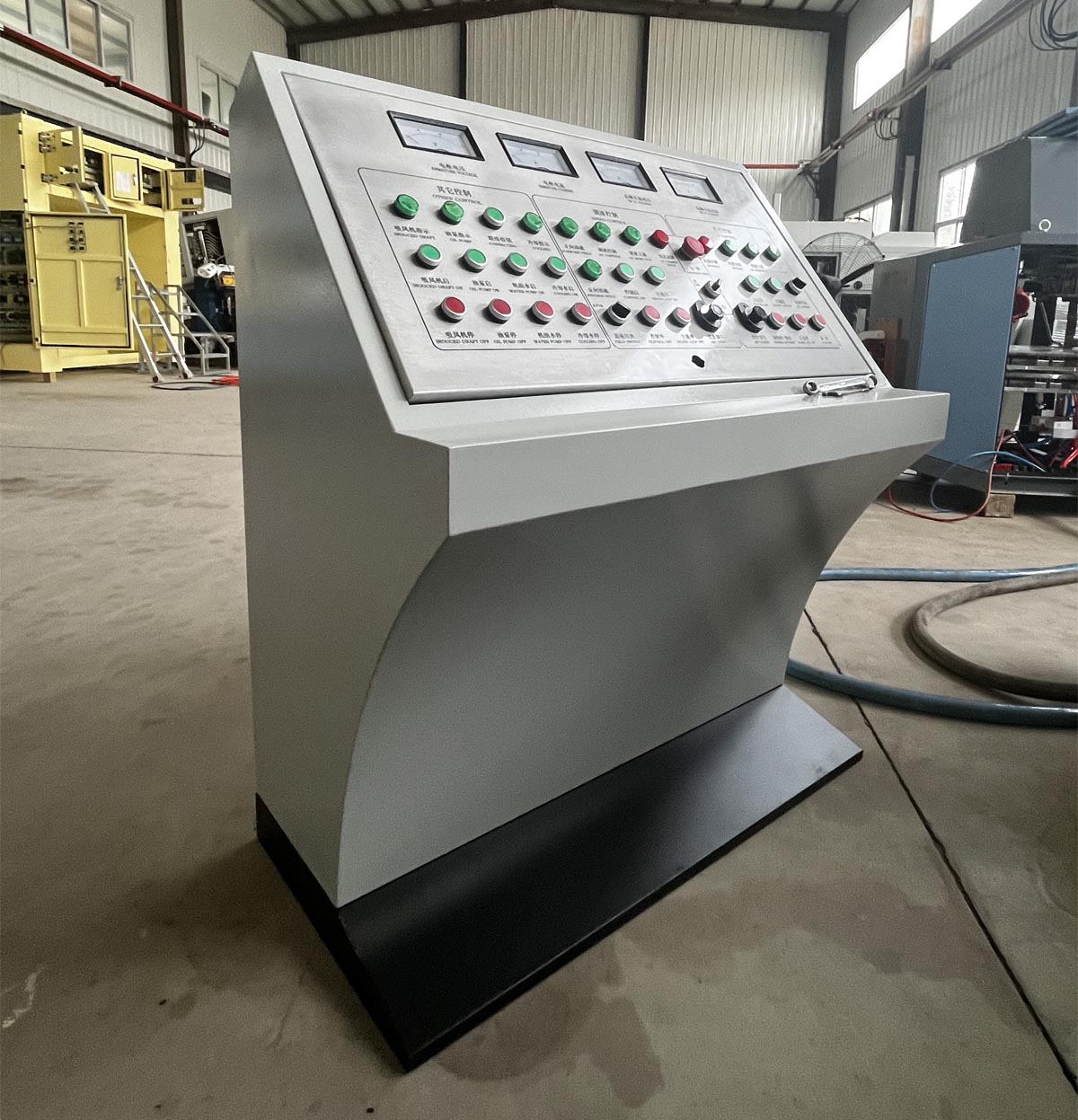

3.Konsol

Merkezi kontrol konsolu, katı hal HF kompakt boru kaynak makinesinin, hız kontrol kabininin (sürücü), su soğutucunun, fanların vb. Ekipmanlarının uzaktan çalıştırılmasını sağlayabilir.

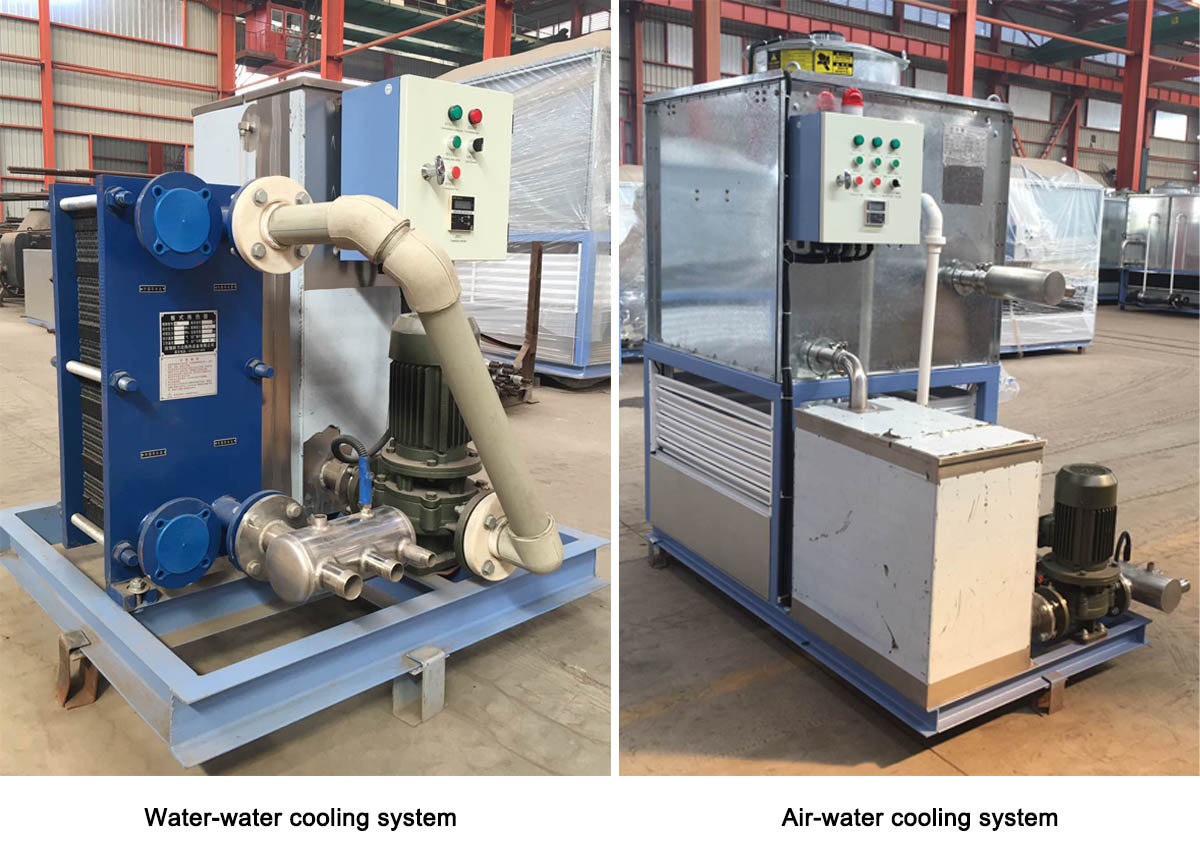

4.soğutma sistemleri: su-su soğutma sistemi veya isteğe bağlı hava-su soğutma sistemi

Yeni yapılı katı hal HF kompakt boru kaynak makinesinin soğutma sistemi, esas olarak yüksek frekanslı kaynak makinesinin ve su soğutmalı hız kontrol kabinlerinin (sürücü) dahili sirkülasyonlu kapalı devre soğutması için kullanılır. Normalde iki çeşidi vardır: hava-su soğutma sistemi ve su-su soğutma sistemi. Hava-su soğutma sistemi bağımsız olarak çalışabildiği gibi, su-su soğutma sisteminin bir soğutma kulesi veya havuzla donatılması da gerekmektedir. Bu ekipman küçük bir alanı kaplar ve ısıtma ekipmanının uzun süreli stabilitesini sağlamak için ısıtma güç kaynağının giriş suyu sıcaklığı, 40° C'nin altında etkili bir şekilde kontrol edilir.
