Erken Vakum Tüpleri Yüksek Frekans Ekipmanlarına Giriş

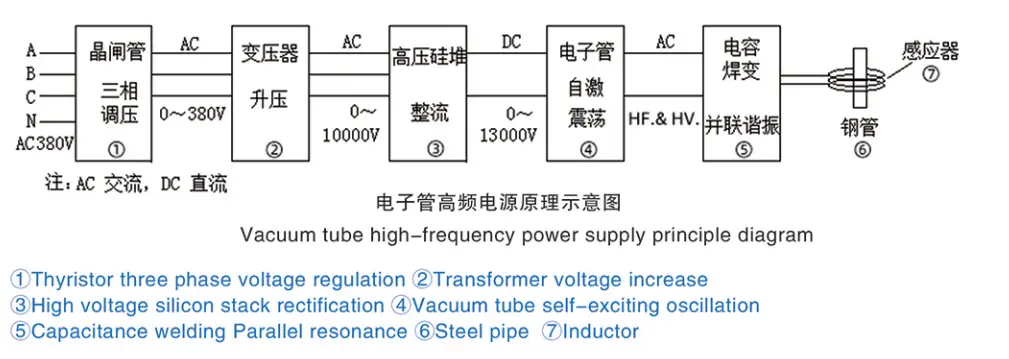

20 yıl önce, Çin'de boru kaynaklamak ve ısıl işlem yapmak için kullanılan yüksek frekanslı güç kaynakları (genellikle "yüksek frekanslı fırınlar" olarak bilinir), ana invertör bileşenleri olarak esas olarak elektronik tüplere ("vakum tüpleri" olarak da bilinir) sahip ekipmanlardı. Temel prensip aşağıdaki şekilde gösterilmiştir:

Normal endüstriyel AC (Çin'de üç fazlı dört telli 380V/50HZ), tristör AC voltaj regülatörü aracılığıyla 0 ila 380V (frekans değişmeden) arasında değişen ayarlanabilir AC'ye dönüştürülür ve daha sonra bir transformatör tarafından yaklaşık 10000V yüksek voltaja (frekans değişmeden) yükseltilir ve daha sonra yüksek voltajlı bir doğrultucu devresi ile onbinlerce yüksek voltaj DC'ye düzeltilir ve ardından vakum tüpü ile HF ve HV'ye salınır akım ve daha sonra salınım akımını yükseltmek için LC paralel rezonans yoluyla ve çelik boruların ve diğer iş parçalarının vb. ısıtılması için kullanılan indüktöre voltaj azaltıldıktan sonra besleme yapılır.

AC voltaj düzenlemesinin amacı, çalışma gereksinimlerini karşılamak için giriş ve çıkış gücünü ayarlamaktır ve voltajı ayarlarken, belirli çalışma koşulları altında ekipmanın çıkış gücü stabilitesini sağlamak için voltajı da stabil hale getirmesi gerekir.

Vakum tüpünün (yüksek voltajlı küçük akım bileşenleri) kullanımı nedeniyle voltajın arttırılması gerekir veya büyük güç çıkışı sağlanamaz, ancak aynı zamanda indüktörün küçük empedansına uyum sağlamak için voltajı daha da azaltmak gerekir.

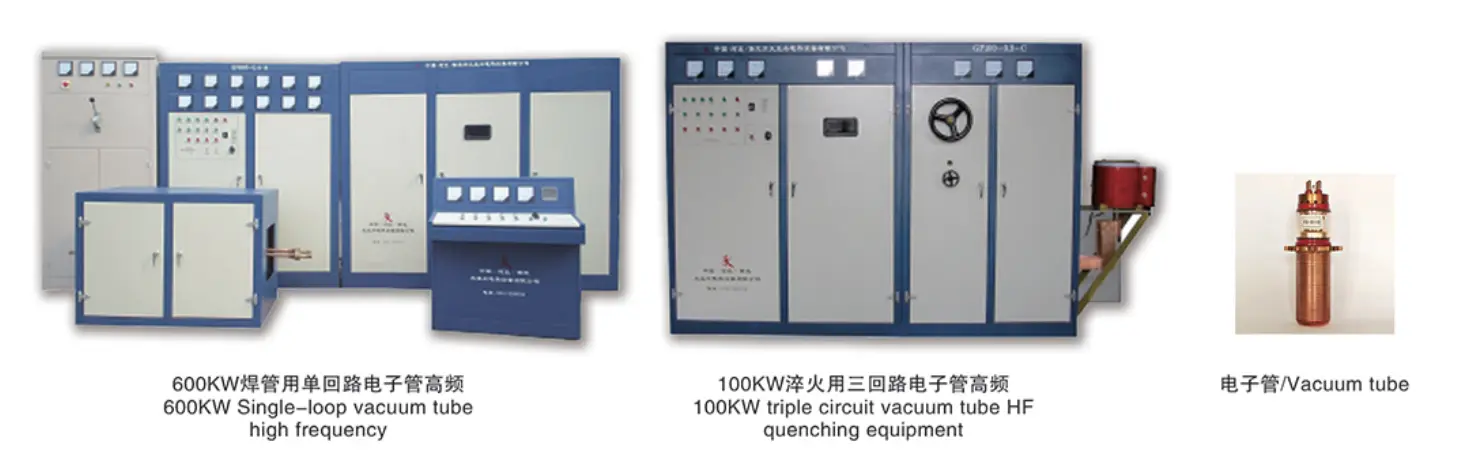

Aşağıdaki fotoğraflar 600KW tek döngülü vakum tüplü yüksek frekanslı ve 100KW üç devreli vakum tüplü HF söndürme ekipmanıdır.

Boru kaynak endüstrisinde hala az sayıda yüksek frekanslı vakum tüpü bulunurken, söndürme ve lehimleme gibi alanlarda yüksek frekanslı vakum tüpleri hala yaygın olarak kullanılmaktadır.
