Katı Hal Yüksek Frekanslı Çalışma Prensibi

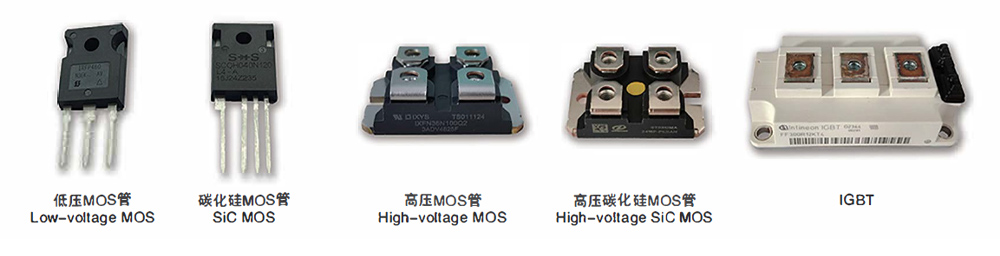

Sözde "katı hal yüksek frekansı", ana invertör bileşenleri olarak transistörleri (MOS alan etkili transistörler veya IGBT) kullanmasıdır. Vakum tüplerinin içi boş olduğundan farklı olarak (iç kısmı soy gazla doludur, bu nedenle "gaz halinde" olarak adlandırılabilir), transistörler katıdır.

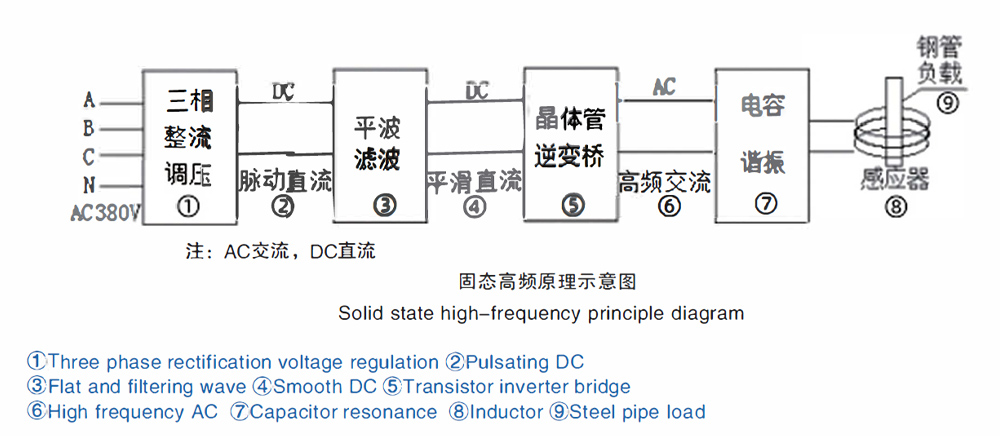

Katı hal yüksek frekansı, vakum tüpü yüksek frekansının güncellenmiş bir ürünüdür ve ana devresi tristör orta frekansına benzer, ancak vakum tüpü yüksek frekansından farklıdır. Temel prensibi aşağıdaki gibidir:

Normal üç fazlı AC (Çin'de 380V ve frekans 50HZ), doğrultma devresi (SCR veya diyot ve IGBT) aracılığıyla ayarlanabilir voltaj titreşimli DC'ye dönüştürülür, bu DC filtrelenir veya düz dalga düzleştirici DC haline gelir ve daha sonra yüksek frekanslı akım haline gelmek için invertör köprüsüne (büyük güç transistörü MOSFET veya IGBT kullanarak) girer. Bu yüksek frekanslı akım tank devresine beslenir, yük rezonansı metal ısıtma için kullanılabilir. İnvertör köprü güç üniteleri modüler yapıyı benimser. Her çift güç modülü aynıdır. Ancak kullanılan güç modülü sayısı ekipman gücüne bağlı olarak değişir. Ekipman ister büyük ister küçük olsun yapı temelde aynıdır. Rezonans tankı devresi seri veya paralel formdadır. Yüksek voltaj ve çıkış düşürücü transformatör yoktur.

Yüksek frekanslı vakum tüpleri ile karşılaştırıldığında, katı hal yüksek frekanslı ekipmanın avantajları aşağıdaki gibidir:

1.İyi kaynak kalitesi: karşılaştırma, katı hal yüksek frekanslı ekipmanla kaynak yapılan çelik boruların düzgün kaynak genişliğine ve ısıya ve daha az iç ve dış çapağa sahip olduğunu gösterir.

2.Enerji tasarrufu: testler, aynı özelliklerin bu kaynakçının vakum tüplü ekipmanlarla karşılaştırıldığında %25'ten fazla elektrik tasarrufu sağlayabildiğini göstermektedir.

3.Su tasarrufu: Kendi kendine kaybolma nedeniyle çok fazla soğutma suyu gerektirmez. Bu nedenle aynı özelliklere sahip vakum tüplü ekipmanlara göre %50'den fazla daha az su tüketir.

4.Küçük boyut ve hafiflik: ana bileşenlerin (MOSFET) küçük boyutu ve ayrıca kaynak transformatörü olmaması nedeniyle.filament regülatörleri.eşleşen bobinler.geçit devreleri.vb. Yani toplam hacim, aynı spesifikasyonlara sahip vakum tüplü ekipmanlara göre 50°/4。'den daha küçüktür.

5.Kullanımı kolay: voltaj yok, tepe voltajı birkaç yüz voltu geçmez, bu nedenle kişisel yaralanmaya neden olmaz
