KATI HAL YÜKSEK FREKANSLI GÜÇ KAYNAĞI SINIFLANDIRMASI

Temel prensipler benzer olmasına rağmen vakum tüpü yüksek frekansı gibi. Katı hal yüksek frekansı da kullanım, bileşenler, güç ve frekans gibi farklı gereksinimlere göre çeşitli tiplere göre sınıflandırılabilir.

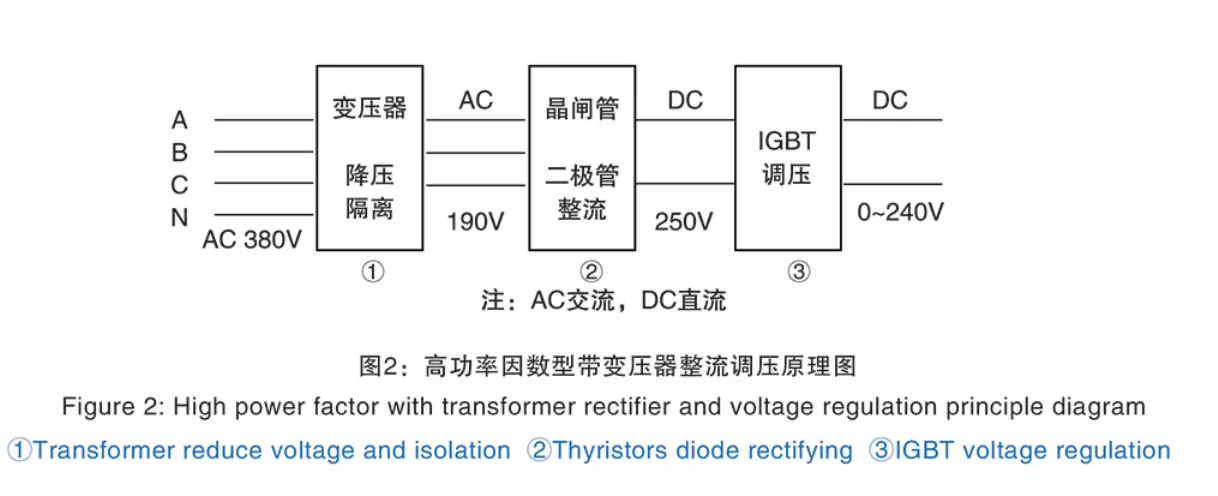

1. Voltaj regülasyonunu düzelterek sınıflandırılır: Eş zamanlı düzeltme ve voltaj regülasyonunu tamamlamak için tristörler (SCR) kullanılabilir veya önce doğrultucu diyot veya tristörler kullanılabilir ve ardından IGBT regülasyon voltajı kullanılabilir. IGBT regüle voltajını kullanın, ekipman faktörünü iyileştirmek içindir. Elektrikten tasarruf edebilir ve kaynak kalitesini daha da artırabilir.

2. Giriş terminaline göre transformatör olup olmadığına göre iki tür sınıflandırabilirsiniz; ön tarafta transformatör yoksa normalde arkadan yüksek frekanslı kısım, indüktör ile şebeke arasındaki izolasyonu gerçekleştirmek için yüksek frekanslı transformatör ekleyecektir. Giriş transformatör ekipmanı varsa, harici yağa batırılmış transformatör ve kuru transformatör bölünecektir.

3. İnvertör köprüsünde kullanılan bileşenlere göre, düşük voltajlı MOS (alan etkili transistör), yüksek voltajlı MOS, IGBT (İnsulated Gate Bipolar Transistör) vb. bulunmaktadır. İster yüksek voltaj ister Alçak voltaj MOS, bunların yerine yeni tip SIC-MOS bileşenleri kullanılabilir. Ayrıca IGBT'nin yüksek voltaj ve düşük voltaj vb. avantajları vardır. Sic MOS, düşük kayıp, yüksek dayanım voltajı, hızlı anahtarlama frekansı vb. Normal MOS bileşenlerinin mevcut alternatif bileşenleridir, ayrıca düşük frekanslı ekipmanlar için ilk tercih olmak üzere IGBT'nin yerini alabilir. Sic bileşenleri şirket ürünlerimizin tüm serilerinde kullanılabilir. ve birçok yerinde doğrulamadan sonra. müşteri güvenle seçim yapabilir.

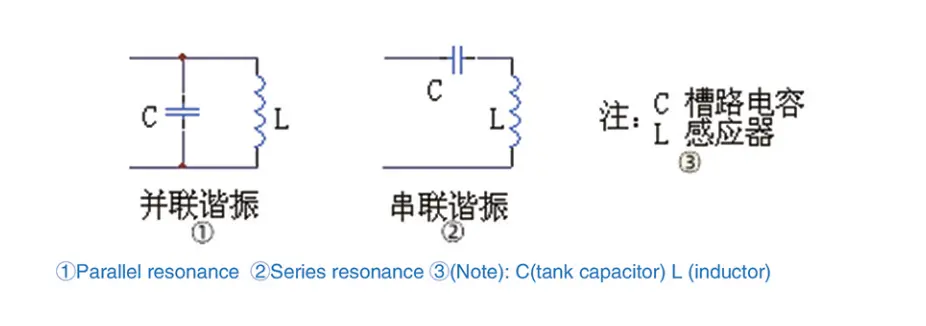

4. Rezonans tankı devresinin farklı bağlantısına göre iki türe ayrılır: aşağıda gösterildiği gibi seri ve paralel:

5. Kurulum yöntemine göre iki tip vardır: ayrılmış kaynakçı ve kompakt kaynakçı. Ayrılmış kaynakçı, doğrultucu ve invertörün iki kabini ayrı ayrı oluşturduğu anlamına gelir. Kompakt kaynakçı, redresör kabini ve invertör kabininin hepsi bir arada kabin oluşturduğu anlamına gelir. Hem seri hem de paralel kaynakçı ve kompakt kaynakçıyı ayırmıştır. Genellikle düşük güçlü ekipmanlar kompakt kaynakçıyı, büyük güçlü ekipmanlar ise ayrı kaynakçıyı seçer.

6. mevcut piyasada, seri rezonans normalde yüksek voltajlı MOS veya IGBT kullanır ve paralel rezonans, düşük voltajlı MOS kullanır. Seri rezonans için giriş düşürücü transformatör yoktur, ancak yüksek frekanslı transformatörün arka invertör köprüsünden sonra yerleştirilmesi gerekir. Paralel yüksek frekans için bazıları giriş düşürücü transformatöre ihtiyaç duyar ve bazıları voltaj regülasyonunu düzelttikten sonra yüksek frekanslı transformatöre ihtiyaç duyar.

Tüm farklı yüksek frekanslı güç kaynaklarının kendine has özellikleri vardır; aşağıdaki şirket ekipmanlarımız ayrıntılı açıklamalara sahip olacaktır.
